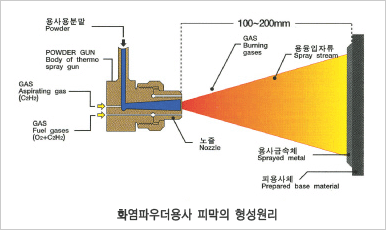

화염 파우더 용사 기술은 산소와 연료가스(아세틸렌,수소)가 특수설계된 챔버 내에서 연소시 발생하는 3,100℃ 의 온도와 150m/sec 의 화염 속에 분말 형태의 코팅 재료를 이송시켜 용융,모재에 분사하여 코팅 피막을 형성한다.
입자의 비산 속도는 50~60m/sec 이다.

ㆍ플라즈마 세라믹 코팅이 곤란한 경우 사용
ㆍ용사 하드훼이싱 작업시 주로 사용
ㆍ입자의 속도가 낮으므로 플라즈마 코팅 및 고속 용사 코팅에 비해 코
팅 특성이 낮다.
ㆍ플라즈마 코팅이나 고속 용사 코팅에 비해 후막 코팅(Thick
Coating)이 가능하다.

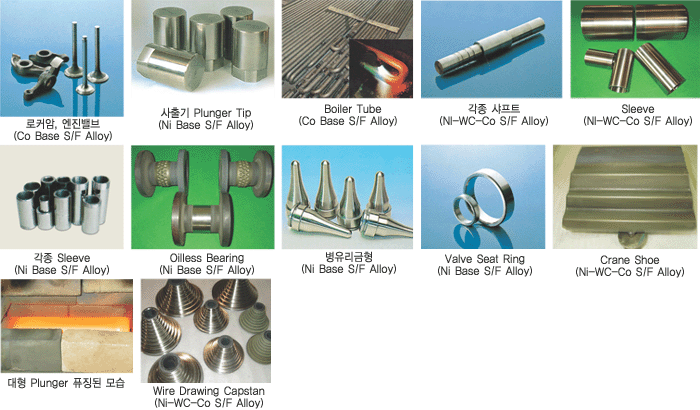

하드훼이싱기술은 용사코팅 후 모재를 1,100℃정도로 가열하여 모재와 코팅의 결합구조를 기계적인 결합에서 금속결합으로 변경시켜 코팅조직의 기공을 없애고 접착력을 극대화시키는 용사코팅 기술로서 접착력은 용접과 유사하다.
이는 충격,부식,마모 특성을 모두 충족시킬 수 있는 장점이 있지만 모재의 변형을 유발할 수 있다.
퓨징 방법으로는 토치 퓨징(Torch Fusing),노내 퓨징(Furnace Fusing)이 있다.
